zw32-12内的弹簧操动机构结构简单，可靠性高，分合闸操作采用两个螺旋压缩弹簧实现。储能电机给合闸弹簧储能，合闸时合闸弹簧的能量一部分用来合闸，另一部分用来给分闸弹簧储能。合闸弹簧一释放，储能电机立刻给其储能，储能时间不超过15s（储能电机采用交直流两用电机）。运行时分合闸弹簧均处于压缩状态，而分闸弹簧的释放有一独立的系统，与合闸弹簧没有关系。这样设计的弹簧操动机构具有高度的可靠性和稳定性，既可满足O-0.3?sec?-CO-180?sec?-CO操作循环，又可满足CO-15sec-CO操作循环，机械稳定性试验达10000次。
zw32-12内CT20弹簧操动机构动作原理：?
CT20型弹簧操动机构（图1、图2、图3）利用电动机给合闸弹簧储能，断路器在合闸弹簧的作用下合闸，同时使分闸弹簧储能。储存在分闸弹簧的能量使断路器分闸。
1、分闸动作过程：

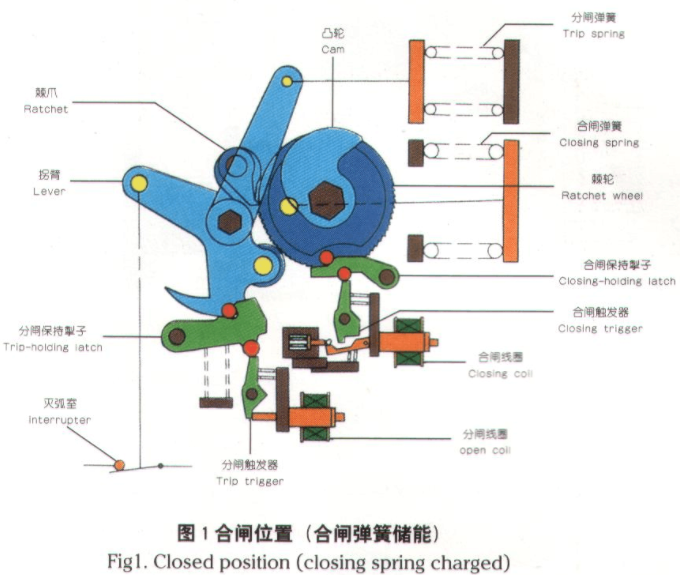

图1所示状态为开关处于合闸位置，合闸弹簧己储能（同时分闸弹簧也已储能完毕）。此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力， 但在分闸触发器和分闸保持掣子的作用下将其锁住，开关保持在合闸位置。
分闸操作（图1、2)
分闸信号使分闸线圈带电并使分闸撞杆撞击分闸触发器，分闸触发器以顺时针方向旋转并释放分闸保持掣子，分闸保持掣子也以顺时针方向旋转释放主拐臂上的轴销A，分闸弹簧力使主拐臂逆时针旋转，断路器分闸。
2、合闸操作过程：
图2所示状态为开关处于分闸位置，此时合闸弹簧为储能（分闸弹簧已释放）状态，凸轮通过凸轮轴与棘轮相连，棘轮受到已储能的合闸弹簧力的作用存在顺时针方向的力矩，但合闸触发器和合闸弹簧储能保持掣子的作用下使其锁住，开关保持在分闸位置。
合闸操作（图2、3)
合闸信号使合闸线圈带电，并使合闸撞杆撞击合闸触发器。合闸触发器以顺时针方向旋转，并释放合闸弹簧储能保持掣子，合闸弹簧储能保持掣子逆时针方向旋转，释放棘轮上的轴销B。合闸弹簧力使棘轮带动凸轮轴以逆时针方向旋转，使主拐臂以顺时针旋转，断路器完成合闸。并同时压缩分闸弹簧，使分闸弹簧储能。当主拐臂转到行程末端时，分闸触发器和合闸保持掣子将轴销A锁住，开关保持在合闸位置。
3、合闸弹簧储能过程：
图3所示状态为开关处于合闸位置，合闸弹簧释放（分闸弹簧已储能）。断路器合闸操作后，与棘轮相连的凸轮板使限位开关33HB闭合，磁力开关88M带电，接通电动机回路，使储能电机启动，通过一对锥齿轮传动至与一对棘爪相连的偏心轮上，偏心轮的转动使这一对棘爪交替蹬踏棘轮，使棘轮逆时针转动，带动合闸弹簧储能，合闸弹簧储能到位后由合闸弹簧储能保持掣子将其锁定。同时凸轮板使限位开关33HB切断电动机回路。合闸弹簧储能过程结束。
