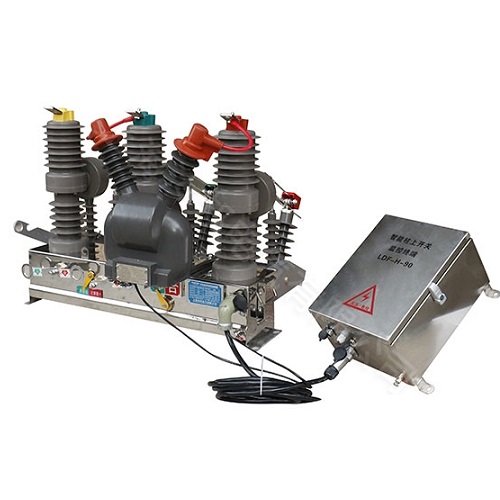

ZW32真空斷路器真空滅弧室的真空度關乎斷路器的絕緣和滅弧特性，實際工作中要正確判斷滅弧室的真空度是困難的，常見的方法是：
（1)ZW32真空斷路器的真空管通常都有自閉力（由于內部是負壓），因此能夠根據拉真空管的動觸頭端的拉力能夠粗略判斷真空管究竟是否漏氣了。好的管子較難拉開（但能夠拉開），漏氣的管子較非常容易拉開。可是這種操作方法沒有具體標準，運作中不太好控制和把握。
（2）進行真空度檢測，其實簡單而言也就是說測泄漏電流。即準確測量開關上下觸頭的絕緣，或根據要求的工頻耐壓值來判定的判斷真空度合格與否。至少斷口工頻耐壓值試驗是查驗滅弧室真空度的較好的辦法，現階段在供電系統中廣泛選用：將觸頭開距調至12±1毫米，斷路器處在分閘部位，將工頻42Kv電壓加在斷口間，要是滅弧室內出現不斷充放電，電壓加不上來現象，表明真空度達不到要求，應拆換真空滅弧室。
當無具體要求時，針對10千伏的ZW32真空斷路器通常需加38千伏工頻電壓，耐壓1mln。試驗時，應將電壓從零開始逐漸升到70％額定定電壓，穩定1mln，隨后再用0.5mln均勻地升到額定工頻電壓，若能維持1mln不出現試驗設備跳閘和電流突變，即是合格。
在進行工頻耐壓試驗時，真空滅弧室因此會發生多種形式的發光現象。如發生閃光點、運動著的火花，或玻璃殼內腔出現淡青色的輝光等發光現象。全是真空元器件獨有的正常發光現象，與真空度不相干。只有當ZW32真空斷路器滅弧室內部形成了填滿滅弧室內空間的輝光時，才可判斷為真空度異常。這類輝光的顏色與氣體組分相關，如氣體為紫紅色、氫氣為橘紅色，酒精為白色，水分為白中稍顯黃色等。如滅弧室內形成這類輝光時，在承受額定工頻耐受性電壓的1mln內即發生閃絡，這時可判斷真空滅弧室的真空度未達標。
