一、概述
ZW32-12M型戶外永磁式高壓交流真空斷路器采用真空滅弧原理、永磁操動機構，集成微處理技術、現代網絡通訊技術和新型開關制造材料于一體。額定電壓為12kV，50Hz三相交流的戶外配電設備。該產品廣泛適用于城市電網中作為分斷或聯絡開關，或用于農網配電系統。
戶外變電站出線開關，可有效完成傳統的重合器的工作，分、合負荷電流和短路電流。
二、正常使用條件
周圍空氣溫度：-40℃～+55℃，日溫差：日變化25K；
海拔：不超過2000m；
風速：不超過35m/s；
污穢等級：Ⅳ；
安裝場所：無易燃、爆炸危險、化學腐蝕的場所；
地震強度不超過8度；
三、主要特點
真空斷路器采用永磁操動機構，與真空滅弧室形成最良好的配合，合分動作穩定可靠，使用壽命長；同時采用新型復合固體絕緣結構，將真空滅弧室、主導電回路、絕緣支撐等有機地組合成為一個集成固封極柱，徹底解決了真空滅弧室小型化與滿足外絕緣要求的矛盾，整個產品設計先進合理、結構緊湊，箱體完全密封，內部無凝露，機件無銹蝕，開關可靠性大大提高。真空斷路器應用了多項專利技術，使它具有很多優點：無SF6氣體、無油，受環境影響小、有利于環境保護；單元尺寸小、重量輕、便于柱上安裝；智能控制單元緊湊可以簡單地安裝在柱子下方，也可以選配無線遙控器，在30m范圍內控制開關的分合；方便于城鄉電網就地操作和遠方控制。
四、型號含義

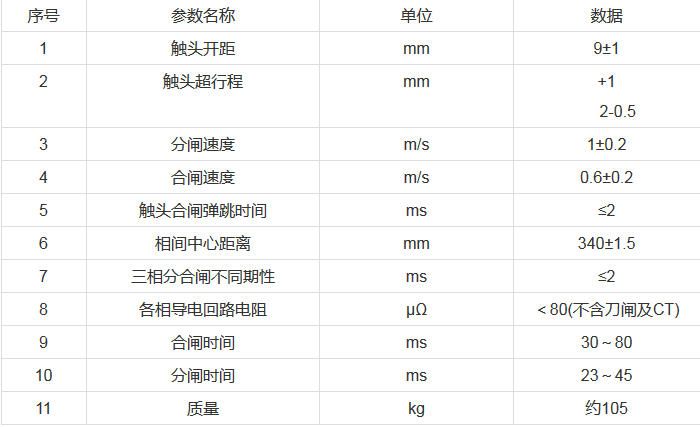

五、主要技術參數
